饼图的不同风格效果如图：
漏斗图的不同风格效果如图：
圆心位置
说明
用于设置饼图类型组件的圆心位置，圆心位置默认处于区域中心，即 用于设置饼图类型组件、油量图类型组件的圆心位置，圆心位置默认处于区域中心，即 x 50%，y 50%。
效果设置圆心位置的x值为70%，图形从中心往右偏移20%，如图：
- 设置饼图的圆心位置：x值为70%，图形从中心往右偏移20%，如图：
- 设置油量图的圆心位置：x值为35%，图形从中心往左偏移15%，如图：
边框
说明
组件支持设置线条、图片、圆角角度设置组件边框，支持设置线条边框、图片边框、圆角角度。
...
使用“刻度样式”设置项对油量图进行设置，效果如下图所示：
...
刻度数据格式
说明
设置表盘刻度的分割线线长、刻度数、样式。
- 刻度线长：设置刻度线的长度。
- 刻度数：设置表盘划分的区域数量。
- 样式：设置刻度线的样式、大小和颜色。
效果
设置分割线的刻度数为5，图中红色线即为分割线，可看到表盘被等分为5份
圆心位置
说明
对组件圆心位置进行调整（默认为 x：50%，y：50%）
效果
...
...
设置油量图表盘刻度的数据格式。
效果
刻度值
说明
设置油量图表盘刻度的最小值、最大值。
效果
设置刻度最小值为1000，最大值为当前指标数据的1.5倍。
分割线
说明
设置表盘刻度的分割线线长、刻度数、样式。
- 刻度线长：设置刻度线的长度。
- 刻度数：设置表盘划分的区域数量。
- 样式：设置刻度线的样式、大小和颜色。
效果

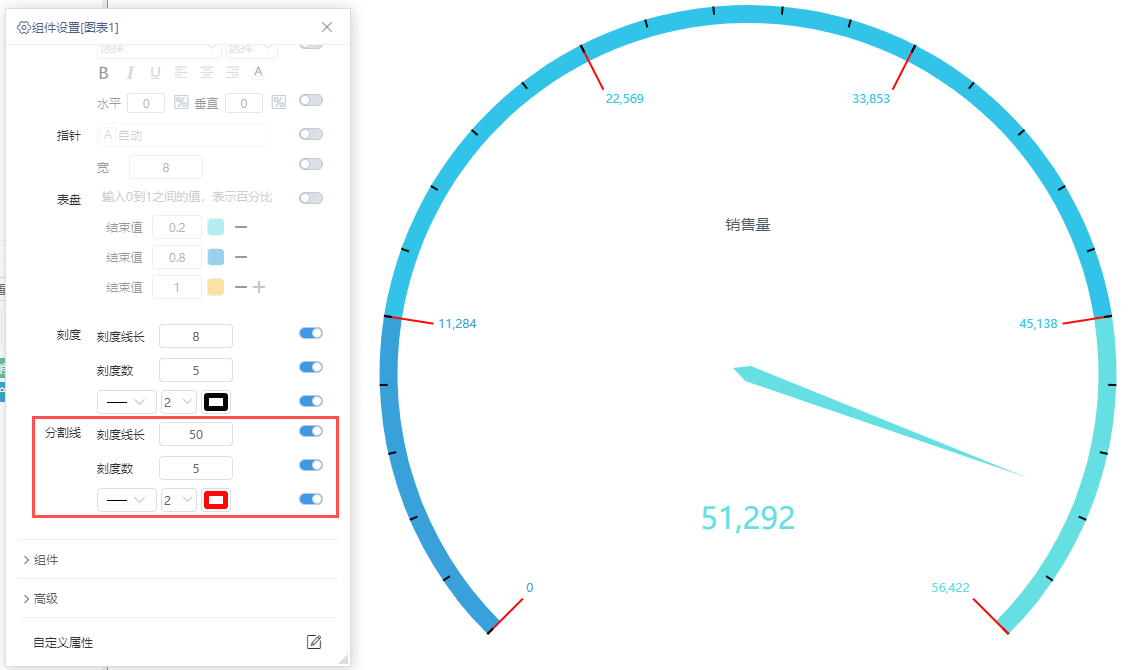

设置分割线的刻度数为5，图中红色线即为分割线，可看到表盘被等分为5份。
进度
说明

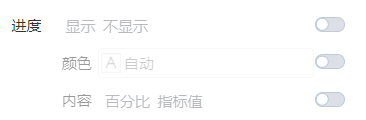

对油量图系列组件的进度情况进行样式设置，包括是否显示进度，颜色以及内容。对油量图系列组件（包括环形进度图）的进度情况进行样式设置，包括是否显示进度，颜色以及内容。
进度内容分为百分比和指标值：
进度内容分为百分比和指标值，进度情况与目标值相关，目标值的说明可参考下方的 目标值 ：

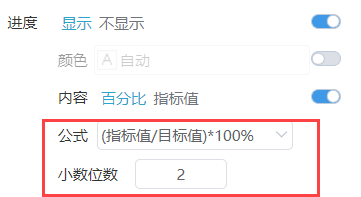

- 百分比：可选择公式进行百分比计算以及设置小数位数
公式包括如下两种：
- 指标值：当前指标的数据。
- 百分比：可选择公式进行百分比计算以及设置小数位数，其中公式“(指标值/目标值)*100%”一般适用于正向指标（如收入类），公式“(2-指标值/目标值)*100%”一般适用于反向指标（如成本费用类）。
效果
当前进度为5.6%：62%，如图：
...
...
锚
...
目标值
| 目标值 |
...
目标值
目标值
| 目标值 |
说明

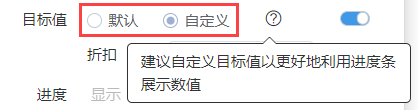

用于设置图形的目标值：用于设置油量图系列组件、水球图和进度图的目标值：
| 配置项 | 功能 | ||
|---|---|---|---|
| 默认 |
| ||
| 自定义 | 用于自定义图形的目标值，显示各度量的目标值编辑框，点击编辑框展开公式编辑框 目标值的字段选择可选择标记区中的所有度量字段：选择某个度量字段后，将该度量字段插入至下方公式编辑框中。 |
...
以水球图为例：当前库存量为3119，左图设置目标值为默认，右图设置目标值为5000。
指标值
说明
用于设置水球图的指标值。

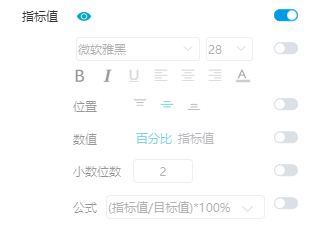

各配置项如下：
配置项 | 功能 | ||
|---|---|---|---|
| 位置 | 用于设置指标值显示的位置，默认居中显示。
| ||
| 数值 | 用于设置指标值的展现形式，默认以百分比的形式展示。
| ||
| 小数位数 | 用于设置指标值显示的小数位数。默认值为2，即保留两位小数，取值区间为[0, 5]。
| ||
| 公式 | 用于设置指标值的计算方式。用于设置指标值的计算方式，其中公式“(指标值/目标值)*100%”一般适用于正向指标（如收入类），公式“(2-指标值/目标值)*100%”一般适用于反向指标（如成本费用类）。 |
效果

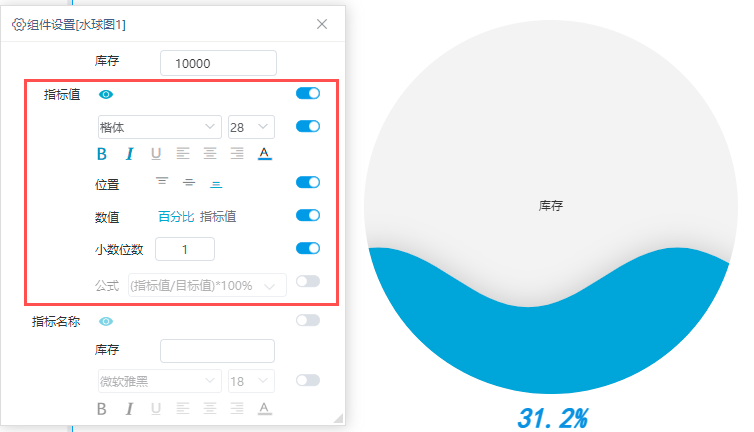

设置指标值的字体为楷体、大小为28、颜色为#4A90E2、位置居下、保留一位小数。实现效果如下：
间距
说明
用于一个组件中多个水球图之间的间隔距离，支持输入0-1000之间的数值。
通过在水球图的 指标 区中添加多个度量字段，可实现在一个组件中显示多个水球图的效果，间距效果只有含多个水球图时才能看到效果。
效果
设置指标值的字体为楷体，大小为28，颜色为#4A90E2；位置居下；保留一位小数。实现效果如下：关闭动画效果前后对比如下：
动画
说明
用于开启关闭水球图的动画效果
- 显示。开启动画效果。显示：开启动画效果。
- 不显示。关闭动画效果，波浪层显示为平静波浪。隐藏：关闭动画效果，波浪层显示为平静波浪。
...
效果
关闭动画效果前后对比如下：
水球背景
说明
用于修改水球图内部的背景颜色，默认为透明背景。
...
