导出引擎概述
V9.3及之后版本支持自助仪表盘的导出，该功能正常使用的前提需要部署好导出引擎服务。
V9.3及之后的版本若通过exe执行文件安装的环境，默认自动配置好导出引擎；但V9.3之前的版本（无论是自动安装还是手工部署），需先将war包更新到V9.3版本，再按照如下方法进行导出引擎的部署。
系统要求
服务器要求
| 操作系统 | Linux内核3.10以上 |
|---|---|
| CPU | 8核 |
| 内存 | 16G及以上 |
| 磁盘 | 200G以上 |
安装权限要求
安装时用root用户运行或使用具有sudo权限的用户运行脚本，推荐使用root用户安装。
| 注意 |
|---|
由于 CentOS 6 缺少安装所需的依赖包，因此在 CentOS 6 不能安装；建议使用CentOS 7安装。 |
Smartbi版本要求
部署导出引擎的前提：smartbi.war包必须是下图版本及之后版本才可以。
防火墙配置
为了便于安装，建议在安装前关闭防火墙。使用过程中，为了系统安全可以选择启用防火墙，但必须启用SmartbiExport使用到的相关端口。
1. 关闭防火墙
临时关闭防火墙（立即生效）
| 代码块 | ||
|---|---|---|
|
永久关闭防火墙（重启后生效）
| linenumbers | true |
|---|
查看防火墙状态
| linenumbers | true |
|---|
2. 开启防火墙
相关服务及端口对照表
服务名
端口
smartbi-export
3003
如果确实需要打开防火墙安装，需要给防火墙放开以下需要使用到的端口
开启导出引擎端口：3003
| linenumbers | true |
|---|
关闭selinux
临时关闭selinux，立即生效，不需要重启服务器。
| linenumbers | true |
|---|
永久关闭selinux，修改完配置后需要重启服务器才能生效
| linenumbers | true |
|---|
| 注意 |
|---|
由于每次操作docker，都需要关闭selinux才能进行。建议永久关闭selinux，方便后续的维护使用。 |
部署导出引擎
1. 安装包准备
获取导出引擎安装包，并上传到服务器中。
| linenumbers | true |
|---|
2. 安装Docker
注：docker安装完成之后会创建默认的docker0网络进行内部通讯，docker0 默认的IP地址是172.17.0.1/16网段会和某些云服务有IP冲突，需要进行如下调整
新环境未安装docker，如果需要修改docker0网段
在导出引擎的安装包里，找到docker_package/docker-config/docker.service文件，增加 --bip 150.31.0.1/16 （具体ip段可以依据项目情况调整）
正常安装docker
| linenumbers | true |
|---|
当默认docker网卡地址跟实际的ip网段冲突时可以修改docker0虚拟网卡地址（一般情况下不需要修改）
修改/usr/lib/systemd/system/docker.service 文件中 添加 --bip 150.31.0.1/16 （具体ip段可以依据项目情况调整）
重新加载系统服务：systemctl daemon-reload
重启docker服务：systemctl restart docker
3. 启动导出引擎服务
| linenumbers | true |
|---|
4. 修改默认端口(可选)
导出引擎默认端口为3003。如果需要修改为其他端口，方法如下：
# vi smartbi_data/smartbi-export/conf.js
修改内容：3003 修改为 6006
5. 配置导出引擎
登陆Smartbi，选择 系统运维 > 系统选项 > 公共设置 > 服务器地址。
Smartbi服务器URL：http://smartbi访问地址:端口/smartbi
导出引擎URL地址：http://导出引擎服务器地址:3003
运维操作
1. 重启导出引擎
| linenumbers | true |
|---|
2. 更新导出引擎
① 仅更新导出引擎配置文件（小版本升级）
停止导出引擎
| linenumbers | true |
|---|
进入<导出引擎部署目录>/Smartbi_Export/smartbi_data/smartbi-export
备份需要更新的配置文件，比如：server.js文件
| linenumbers | true |
|---|
上传新的server.js文件，重新启动导出引擎
| linenumbers | true |
|---|
② 更新导出引擎配置文件及主程序（增加新功能）
| 注意 |
|---|
1、更新介质可以联系Smartbi官方支持获取。2、导出引擎是从2022年9月9号之前的版本更新到2022年9月9号之后的版本的，需要更新一次node_modules文件3、node_modules.tar.gz是压缩文件，由于windows环境路径有长度限制，所以需要上传到Linux服务器上再进行解压操作。 |
停止导出引擎
| linenumbers | true |
|---|
进入<导出引擎部署目录>/Smartbi_Export/smartbi_data/smartbi-export
备份导出引擎主程序以及配置文件
| linenumbers | true |
|---|
上传新的配置文件（server.js，conf.js，monitor）及node_modules文件，重新启动导出引擎
| 注意 |
|---|
1、node_modules.tar.gz是压缩文件，需要在Linux环境执行 tar -zxvf node_modules.tar.gz 解压缩。2、注意替换文件的目录层级，需要和之前保持一致。 |
| linenumbers | true |
|---|
3. 停止导出引擎
| linenumbers | true |
|---|
4. 卸载导出引擎
| linenumbers | true |
|---|
5. 查看日志
| linenumbers | true |
|---|
6.导出日志
7.开机启动
导出引擎是基于docker部署的。docker服务开机启动了，导出引擎也会跟着开机启动。
注意事项
自助仪表盘的导出，在实际操作中会有一些限制条件，例如：
1、不支持将分页控件、Tab页控件、滚动条中所展示的图表全部内容都进行导出。因为自助仪表盘的导出的结果为静态，相当于网页快照，无法对其进行交互操作。
① 分页控件：对表格数据设置分页后，导出方式为“png”、“pdf”的情况下，只能导出第一页的内容，即导出仪表盘的快照。
② Tab控件：V9.7及后续版本，暂不支持将tab页单独导出。
③ 滚动条：有报表滚动条存在的时候，无法将滚动条剩余部分的图表内容一起导出。
2、导出方式为“excel”时，会将各图表相应的全部数据导出在以“图表标题”命名的sheet页内。
如下图，仪表盘包含四个图表组件，导出的excel则包含仪表盘的快照和四个图表组件相应的全部数据。
3、URL控件链接内部资源，导出Excel时，只能支持导出截图，不支持导出数据。
3、导出引擎导出超时问题
如果导出引擎在导出时出现4分钟就超时问题，可能是导出引擎版本问题，可以尝试更新最新的导出引擎版版本。
Smartbi导出引擎（Smartbi Export）主要用于自助仪表盘报表的导出，导出格式包含：PNG、PDF、Excel。
| 注意 |
|---|
导出引擎安装包请联系Smartbi官方支持获取。 |
| 目录 |
|---|
导出引擎概述
V9.3及之后版本支持自助仪表盘的导出，该功能正常使用的前提需要部署好导出引擎服务。
V9.3及之后的版本若通过exe执行文件安装的环境，默认自动配置好导出引擎；但V9.3之前的版本（无论是自动安装还是手工部署），需先将war包更新到V9.3版本，再按照如下方法进行导出引擎的部署。
系统要求
服务器要求
安装权限要求
安装时用root用户运行或使用具有sudo权限的用户运行脚本，推荐使用root用户安装。
| 注意 |
|---|
由于 CentOS 6 缺少安装所需的依赖包，因此在 CentOS 6 不能安装；建议使用CentOS 7安装。 |
Smartbi版本要求
部署导出引擎的前提：smartbi.war包必须是下图版本及之后版本才可以。
防火墙配置
为了便于安装，建议在安装前关闭防火墙。使用过程中，为了系统安全可以选择启用防火墙，但必须启用SmartbiExport使用到的相关端口。
1. 关闭防火墙
临时关闭防火墙（立即生效）
| 代码块 | ||
|---|---|---|
| ||
systemctl stop firewalld |
永久关闭防火墙（重启后生效）
| 代码块 | ||
|---|---|---|
| ||
systemctl disable firewalld |
查看防火墙状态
| 代码块 | ||
|---|---|---|
| ||
systemctl status firewalld |
2. 开启防火墙
相关服务及端口对照表
服务名 | 端口 |
|---|---|
smartbi-export | 3003 |
如果确实需要打开防火墙安装，需要给防火墙放开以下需要使用到的端口
开启导出引擎端口：3003
| 代码块 | ||
|---|---|---|
| ||
firewall-cmd --permanent --add-port=3003/tcp firewall-cmd --reload firewall-cmd --list-all |
关闭selinux
临时关闭selinux，立即生效，不需要重启服务器。
| 代码块 | ||
|---|---|---|
| ||
setenforce 0 |
永久关闭selinux，修改完配置后需要重启服务器才能生效
| 代码块 | ||
|---|---|---|
| ||
sed -i 's/=enforcing/=disabled/g' /etc/selinux/config |
| 注意 |
|---|
由于每次操作docker，都需要关闭selinux才能进行。建议永久关闭selinux，方便后续的维护使用。 |
部署导出引擎
1. 安装包准备

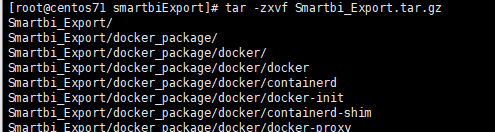

获取导出引擎安装包，并上传到服务器中。
| 代码块 | ||
|---|---|---|
| ||
tar -zxvf Smartbi_Export.tar.gz |
2. 安装Docker

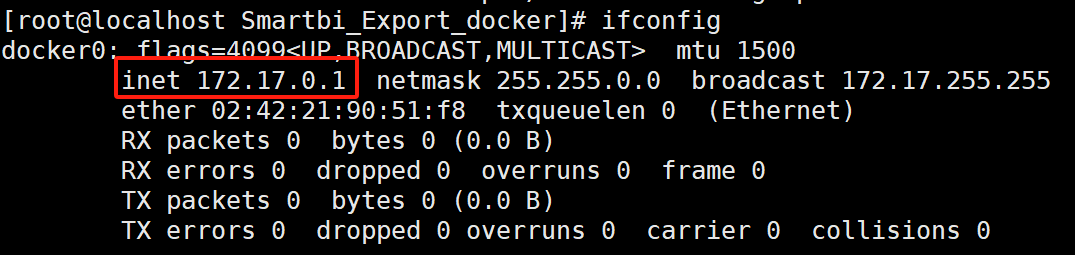

注：docker安装完成之后会创建默认的docker0网络进行内部通讯，docker0 默认的IP地址是172.17.0.1/16网段会和某些云服务有IP冲突，需要进行如下调整
新环境未安装docker，如果需要修改docker0网段
在导出引擎的安装包里，找到docker_package/docker-config/docker.service文件，增加 --bip 150.31.0.1/16 （具体ip段可以依据项目情况调整）
正常安装docker
| 代码块 | ||
|---|---|---|
| ||
# cd Smartbi_Export # chmod +x *.sh # ./install_docker.sh |
当默认docker网卡地址跟实际的ip网段冲突时可以修改docker0虚拟网卡地址（一般情况下不需要修改）

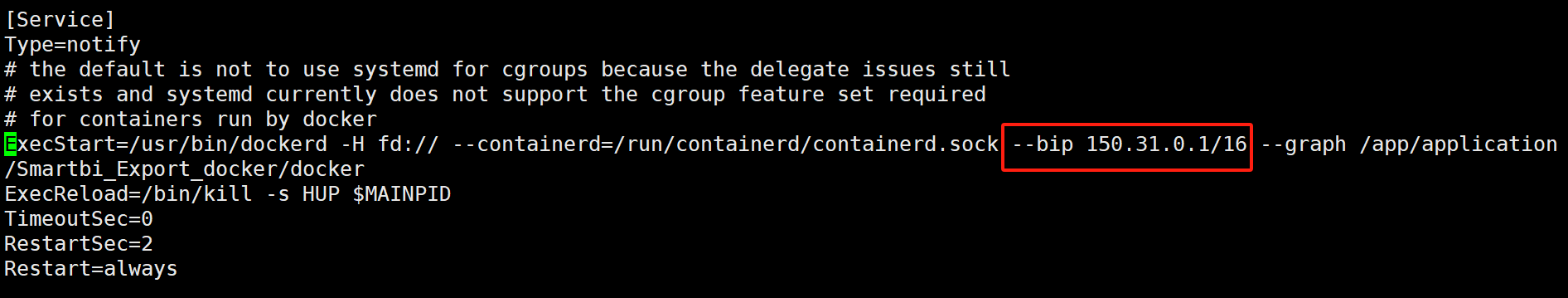

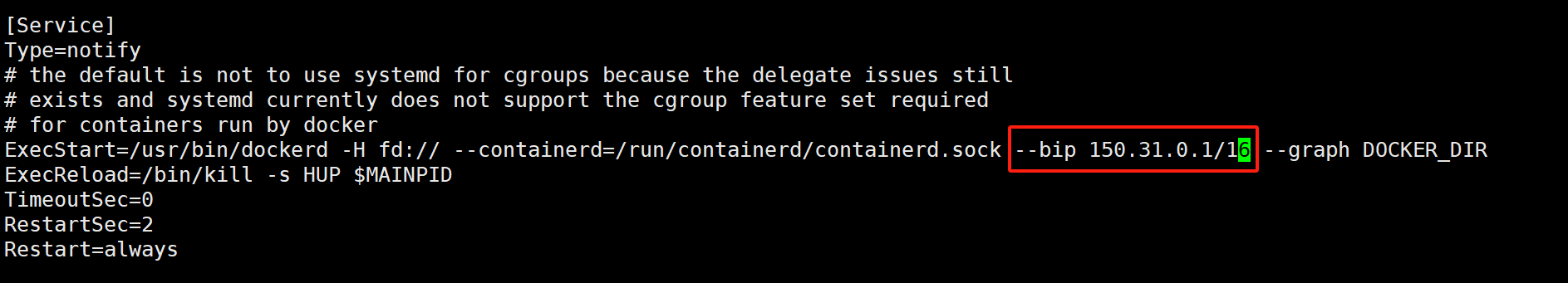

修改/usr/lib/systemd/system/docker.service 文件中 添加 --bip 150.31.0.1/16 （具体ip段可以依据项目情况调整）
重新加载系统服务：systemctl daemon-reload
重启docker服务：systemctl restart docker
3. 启动导出引擎服务
| 代码块 | ||
|---|---|---|
| ||
./start_SmartbiExport.sh |
4. 修改默认端口(可选)

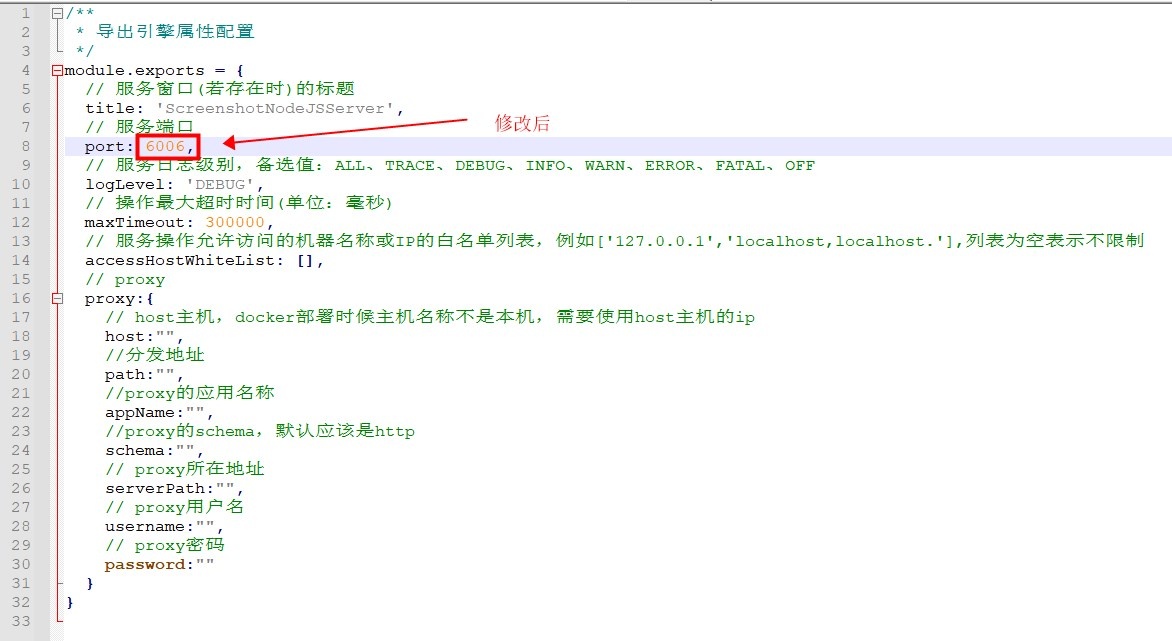

导出引擎默认端口为3003。如果需要修改为其他端口，方法如下：
# vi smartbi_data/smartbi-export/conf.js
修改内容：3003 修改为 6006
5. 配置导出引擎

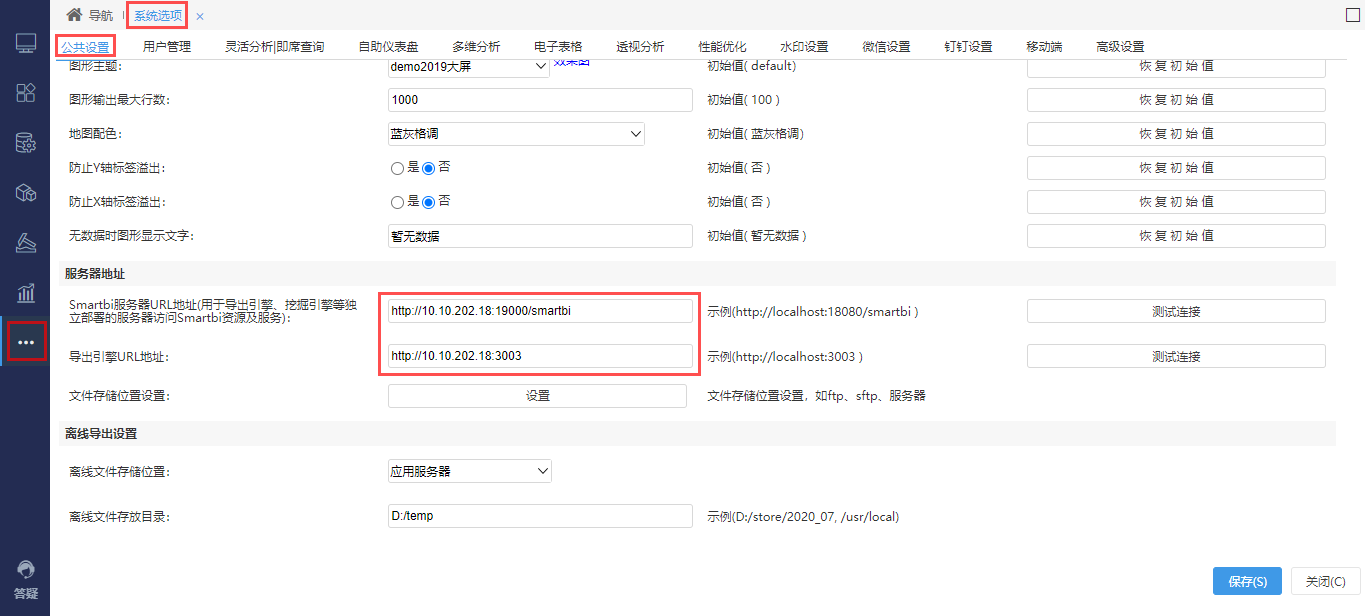

登陆Smartbi，选择 系统运维 > 系统选项 > 公共设置 > 服务器地址。
Smartbi服务器URL：http://smartbi访问地址:端口/smartbi
导出引擎URL地址：http://导出引擎服务器地址:3003
运维操作
1. 重启导出引擎
| 代码块 | ||
|---|---|---|
| ||
docker restart smartbi-export |
2. 更新导出引擎
① 仅更新导出引擎配置文件（小版本升级）
停止导出引擎
| 代码块 | ||
|---|---|---|
| ||
docker stop smartbi-export |
进入<导出引擎部署目录>/Smartbi_Export/smartbi_data/smartbi-export
备份需要更新的配置文件，比如：server.js文件
| 代码块 | ||
|---|---|---|
| ||
mv server.js server-bk.js |
上传新的server.js文件，重新启动导出引擎
| 代码块 | ||
|---|---|---|
| ||
docker start smartbi-export |
② 更新导出引擎配置文件及主程序（增加新功能）
| 注意 |
|---|
1、更新介质可以联系Smartbi官方支持获取。 2、导出引擎是从2022年9月9号之前的版本更新到2022年9月9号之后的版本的，需要更新一次node_modules文件 3、node_modules.tar.gz是压缩文件，由于windows环境路径有长度限制，所以需要上传到Linux服务器上再进行解压操作。 |
停止导出引擎
| 代码块 | ||
|---|---|---|
| ||
docker stop smartbi-export |
进入<导出引擎部署目录>/Smartbi_Export/smartbi_data/smartbi-export
备份导出引擎主程序以及配置文件
| 代码块 | ||
|---|---|---|
| ||
mv conf.js conf-bk.js mv server.js server-bk.js mv monitor.js monitor-bk.js mv node_modules node_modules-bk |
上传新的配置文件（server.js，conf.js，monitor）及node_modules文件，重新启动导出引擎
| 注意 |
|---|
1、node_modules.tar.gz是压缩文件，需要在Linux环境执行 tar -zxvf node_modules.tar.gz 解压缩。 2、注意替换文件的目录层级，需要和之前保持一致。 |
| 代码块 | ||
|---|---|---|
| ||
docker start smartbi-export |
3. 停止导出引擎
| 代码块 | ||
|---|---|---|
| ||
cd 导出引擎部署目录 ./stop_SmartbiExport.sh 或者 docker stop smartbi-export |

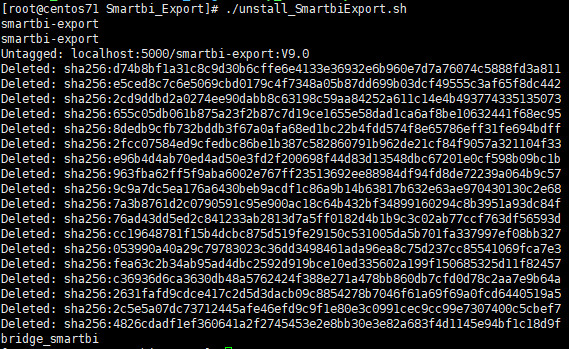

4. 卸载导出引擎
| 代码块 | ||
|---|---|---|
| ||
cd 导出引擎部署目录 ./unstall_SmartbiExport.sh |
5. 查看日志
| 代码块 | ||
|---|---|---|
| ||
docker logs --tail 100 smartbi-export ####查看最后100行的日志 |
6.导出日志
| 代码块 |
|---|
docker logs --tail 1000 smartbi-export >export-log.txt ####导出最后1000行日志到export-log.txt |
注意事项
自助仪表盘的导出，在实际操作中会有一些限制条件，例如：
1、不支持将分页控件、Tab页控件、滚动条中所展示的图表全部内容都进行导出。因为自助仪表盘的导出的结果为静态，相当于网页快照，无法对其进行交互操作。

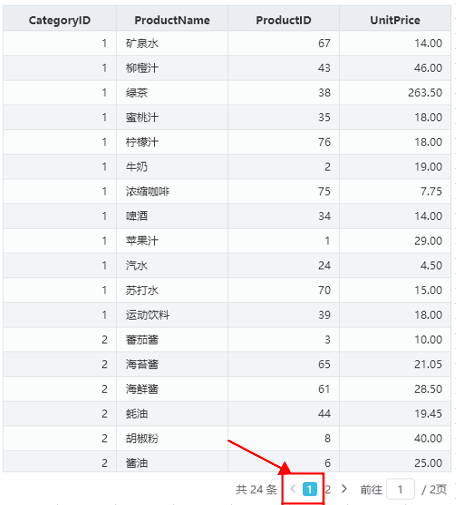

① 分页控件：对表格数据设置分页后，导出方式为“png”、“pdf”的情况下，只能导出第一页的内容，即导出仪表盘的快照。
② Tab控件：V9.7及后续版本，暂不支持将tab页单独导出。

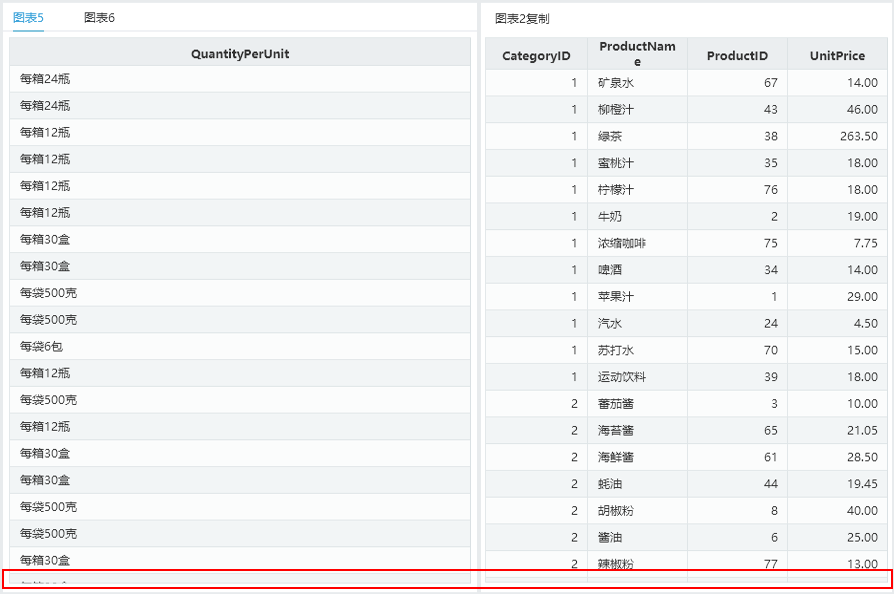

③ 滚动条：有报表滚动条存在的时候，无法将滚动条剩余部分的图表内容一起导出。

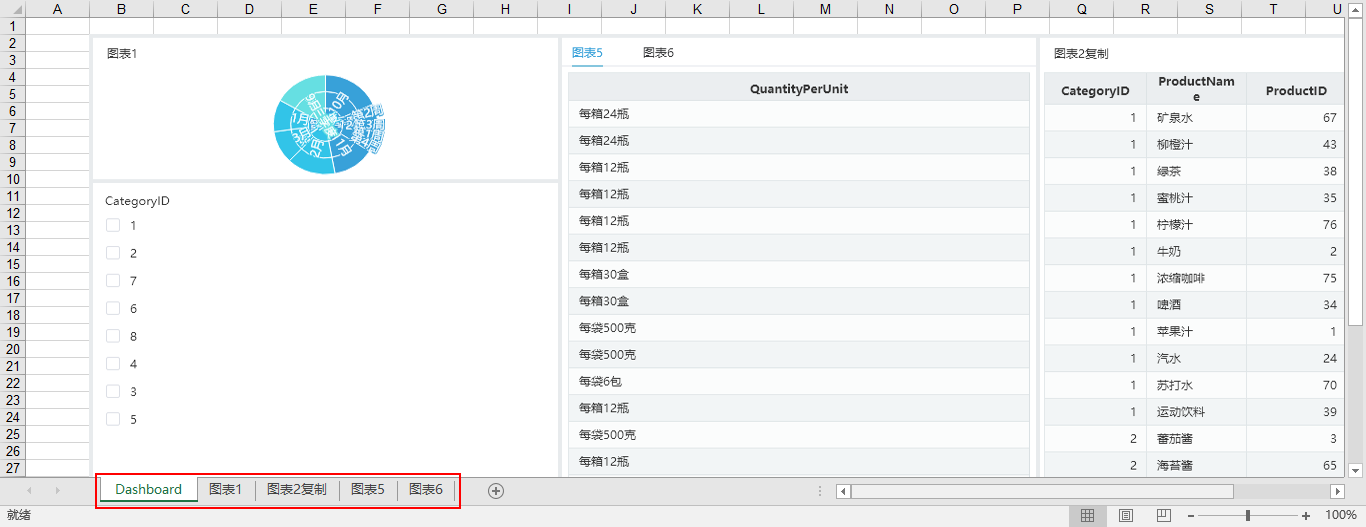

2、导出方式为“excel”时，会将各图表相应的全部数据导出在以“图表标题”命名的sheet页内。
如下图，仪表盘包含四个图表组件，导出的excel则包含仪表盘的快照和四个图表组件相应的全部数据。

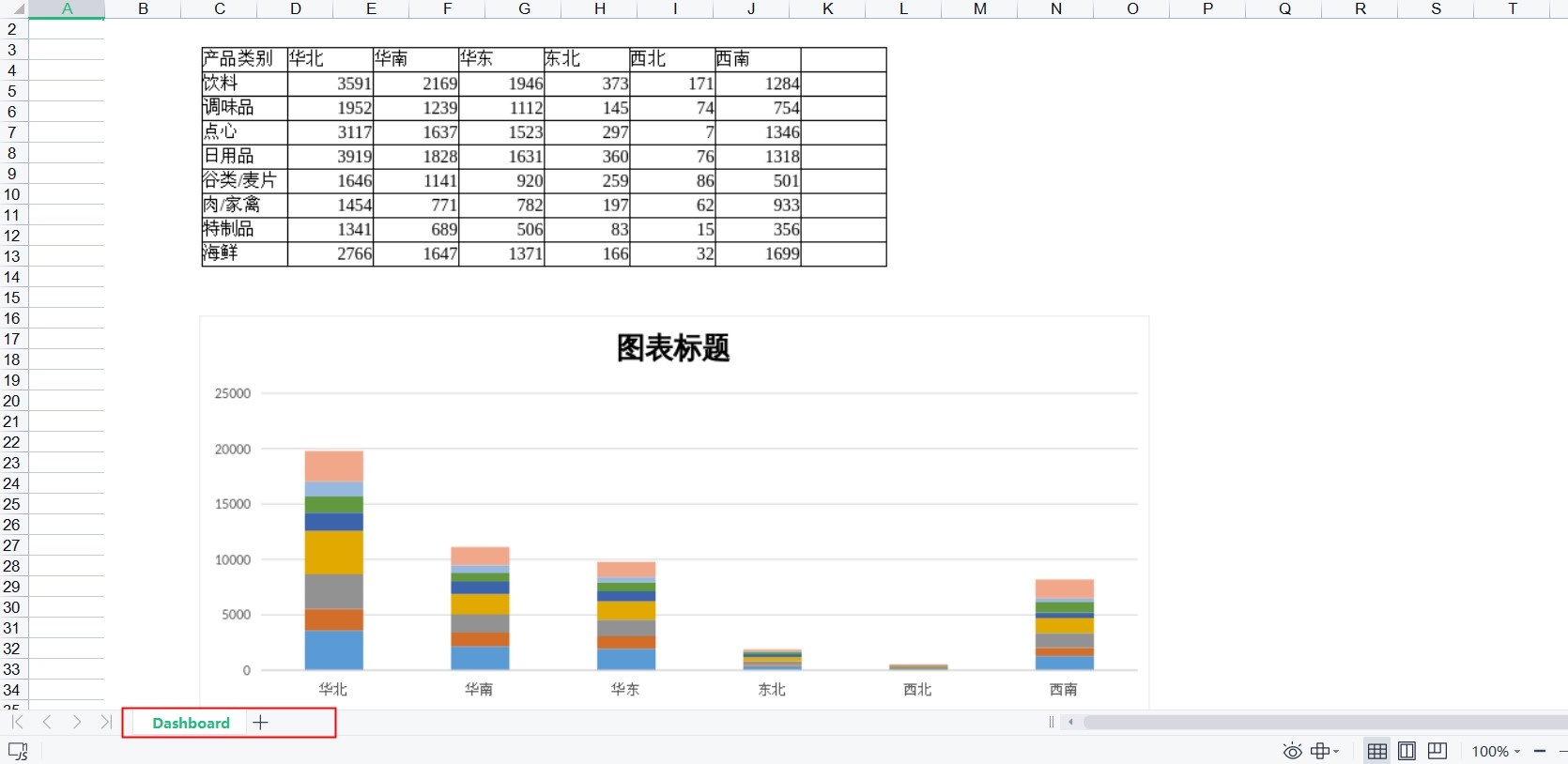

3、URL控件链接内部资源，导出Excel时，只能支持导出截图，不支持导出数据。
3、导出引擎导出超时问题
如果导出引擎在导出时出现4分钟就超时问题，可能是导出引擎版本问题，可以尝试更新最新的导出引擎版版本。
...
