概要说明
关系图使用圆圈和连线表示节点与节点之间的关系。根据展现方式的不同分为力导向关系图和环形关系图。
下图是一个典型的力导向关系图，展示人物之间的关系。每个节点的颜色表示他们的职业类型，圆圈大小表示每个人的声望大小，圆圈越大，声望越大。
优势：适合难以用语言和表格表达的关系。
劣势：适用情况单一。
数据要求：两个维度，两个颜色标记（维度，可选），两个大小标记(度量，可选)
适用场景：主要用于表示复杂的关系。
实现方案
业务情景描述：展示乔布斯的人物关系。
数据结构

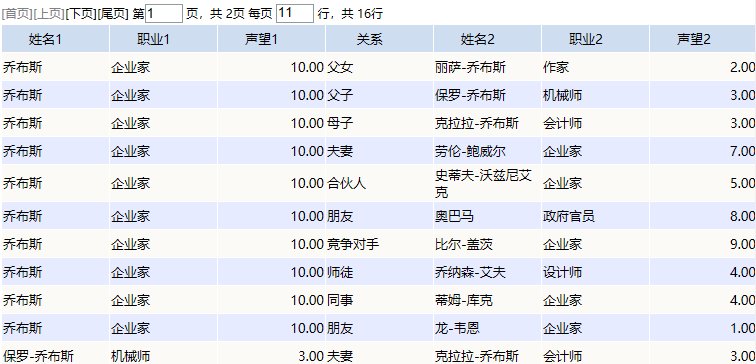

业务情景的数据来源如下：
定制要点
注：“列区”只支持拖拽两个维度字段，拖拽到“列区”的第一个字段为源字段，第二个字段为目标字段。
“标记区”里的字段是可选字段， 标记>颜色 只支持拖拽维度字段， 标记>大小 只支持拖拽度量字段。“标记区”里的字段和“列区”的字段是一一对应关系。

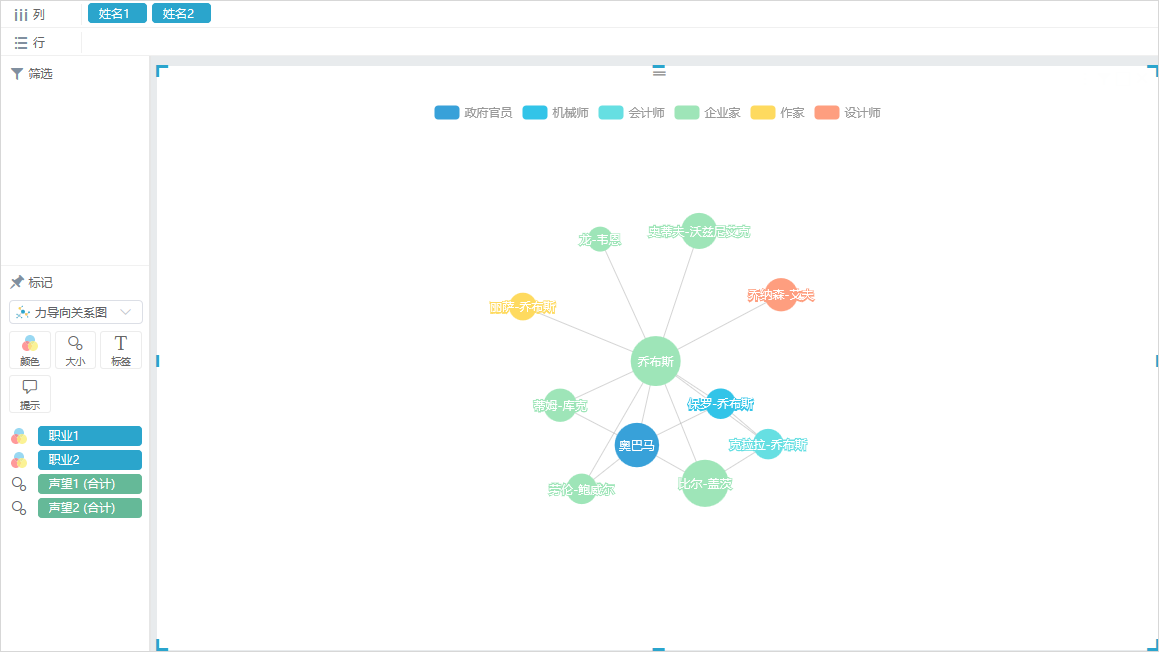

拖拽“姓名1 ”、“姓名2”字段到“列区”，“职业1 ”、“职业2”字段到 标记 > 颜色 ，“声望1 ”、“声望2”字段到 标记 > 大小。
标记 > 颜色 的源分类字段“职业1 ”对“列区”的源字段“姓名1 ”标记颜色， 标记 > 颜色 的目标分类字段“职业2 ”对“列区”的目标字段“姓名2 ”标记颜色。
同样的， 标记 > 大小 的源指示值“声望1 ”对“列区”的源字段“姓名1 ”标记大小， 标记 > 大小 的目标指示值“声望2 ”对“列区”的目标字段“姓名2 ”标记大小。
提示显示（显示节点关系）

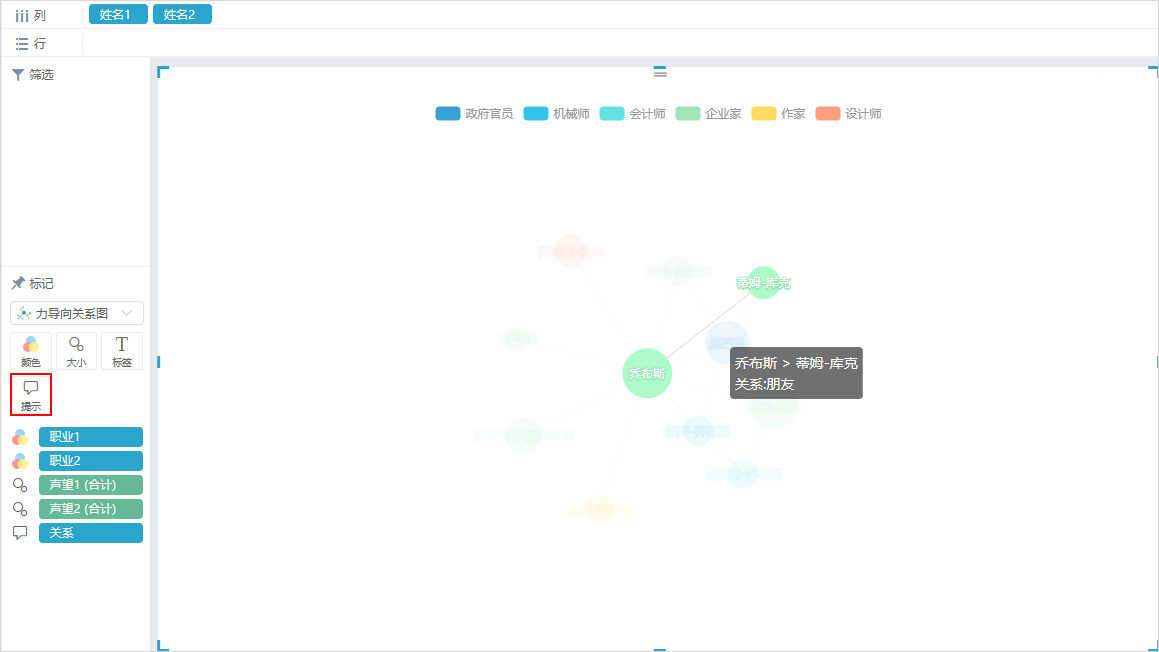

在关系图中，节点与节点之间的关系可以在提示里显示。如下图，拖拽“关系”字段到 标记 > 提示 ，移动鼠标到想要查看的两个节点之间的连线上即弹出“关系”提示。
子图列表
关系图的子图有两种不同的展现方式，如下：
节点之间采用力引导布局，节点可拖拽：
节点之间采用环形布局：
| 信息 |
|---|
1、力引导布局：模拟弹簧电荷模型在每两个节点之间添加一个斥力，每条边的两个节点之间添加一个引力，每次迭代节点会在各个斥力和引力的作用下移动位置，多次迭代后节点会静止在一个受力平衡的位置，达到整个模型的能量最小化。 2、力引导布局的结果有良好的对称性和局部聚合性，也比较美观。 |
度量计算
来源于自助数据集/业务主题的自助仪表盘可通过单击度量字段，对表中的度量指标进行合计、最大值、最小值、平均值、计数、唯一计数等计算；详情可参考文档度量计算-基于自助数据集/业务主题。
来源于数据模型的自助仪表盘则需返回数据模型界面进行设置；详情可参考文档度量计算-基于数据模型。
快速计算
来源于数据模型的自助仪表盘，可对表中的度量指标进行占比、排名、同比、同期值、环比、前期值等计算；详情可参考文档快速计算
关系图注意事项
（1）自助仪表盘如需使用“自助数据集”，需更换包含"自助数据集”的License文件| 含义 | 入口 | 图例 |
|---|---|---|
节点之间采用力引导布局 |
|
|
节点之间采用环形布局 |
| |
| 优势 | 适合难以用语言和表格表达的关系。 | |
| 劣势 | 适用情况单一。 | |
配图建议：
- 列区：2个维度，源和目标
- 颜色区：2个维度，源和目标分类
- 大小：2个度量，源和目标的指示值
| 注意 |
|---|
（1）“列区”只支持拖拽两个维度字段，拖拽到“列区”的第一个字段为源字段，第二个字段为目标字段。 （2）“标记区”里的字段是可选字段， 标记>颜色 只支持拖拽维度字段， 标记>大小 只支持拖拽度量字段。“标记区”里的字段和“列区”的字段是一一对应关系。 |
适用场景：
主要用于表示复杂的关系
效果
下图是一个典型的力导向关系图，展示人物之间的关系。每个节点的颜色表示他们的职业类型，圆圈大小表示每个人的声望大小，圆圈越大，声望越大。
| 信息 |
|---|
1、力引导布局：模拟弹簧电荷模型在每两个节点之间添加一个斥力，每条边的两个节点之间添加一个引力，每次迭代节点会在各个斥力和引力的作用下移动位置，多次迭代后节点会静止在一个受力平衡的位置，达到整个模型的能量最小化。 2、力引导布局的结果有良好的对称性和局部聚合性，也比较美观。 |
组件设置
关系图的组件设置如下：
各设置项的详细介绍，可参考文档：组件设置。
更多功能
- 配色修改：如需修改图形配色，可参考文档标记区-颜色；
- 筛选排序：如需了解筛选排序功能，可参考文档自助仪表盘-筛选排序；
- 交互设计：如需了解交互相关功能，可参考文档自助仪表盘-交互设计；
- 计算分析：如需使用快速计算、自定义计算等，可参考文档自助仪表盘-计算分析；
注意事项
（1）自助仪表盘如需使用“自助数据集”，需更换包含"自助数据集”的License文件。
（2）若无法在自助仪表盘中使用业务主题，需前往系统选项>高级设置 中添加"DISABLE_BUSINESS_THEME_IN_DASHBOARD=false"。
