问题描述

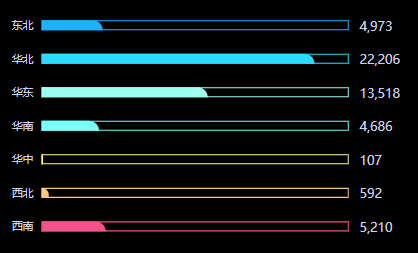

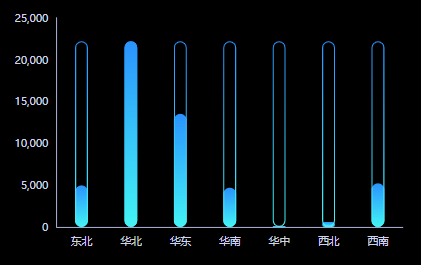

方框槽型柱图、带槽型柱图、在组件模板资源中，有以下组件模板实现了“槽”（即数据对应的柱体重叠在另一个数值较大的柱体上）的效果的。Image Removed

Image Removed

Image Removed

{
"series": [
{
"showBackground": true
},
{
"showBackground": true
}
]
}

渐变圆角带槽对比柱图、

使用扩展属性

{
"series": [
{
"showBackground": true,
"backgroundStyle": {
"borderRadius": [
5,
5,
5,
5
]
}
},
{
"showBackground": true,
"backgroundStyle": {
"borderRadius": [
5,
5,
5,
5
]
}
}
]
}

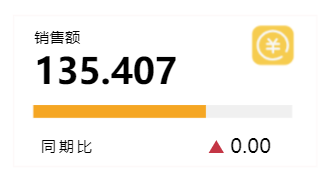

柱图告警组合指标看板

{
"series": [
{
"barWidth": 10,
"showBackground": true
}
]
}

解决方法

1、首先，以上的文本组件实现告警的位置，需要在文本组建中数值对应的公式外侧加上大括号作为告警的标识。注意该大括号不要随意去除。

2、将组件模板复制过来，切换成自己的数据模型、配置好字段后。如果有需要修改告警的条件，如设置告警条件为 “大于等于20%，字体红色告警；小于20%，字体绿色告警”。可按如下步骤设置

（1）选中该告警的文本组件，右键→宏管理

（2）双击宏管理界面中该组件下方的告警宏代码

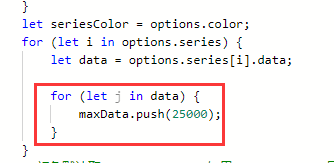

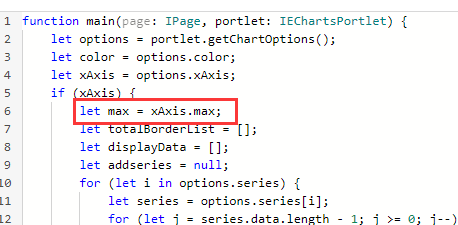

（3）找到如下截图中，红框框出来的部分

（5）修改代码 “value>=XX”中的数值。

注意事项

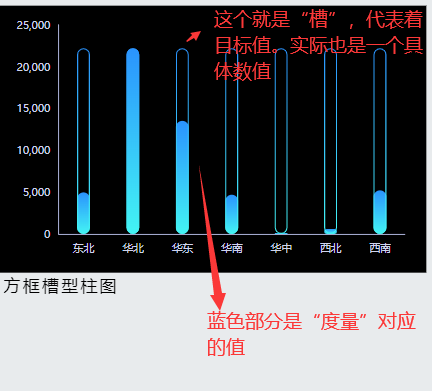

通常来说，带“槽”的图形其背后的“槽”一般代表着一个对比的 “目标值”，通过数据柱体与槽的长度的对比，来体现度量的完成情况。然而在组件模板中，“槽“并没有使用字段，而是通过某些方式画出来的。那么在复用组件模板时，如何根据实际情况，来修改“槽”的值呢？

Image Added

解决方法

以上图形的“槽”的值，是与 数值轴（Y轴）的最大值保持一致。因此如果需要修改对比柱图的“槽”的值，可以通过如下方法处理。

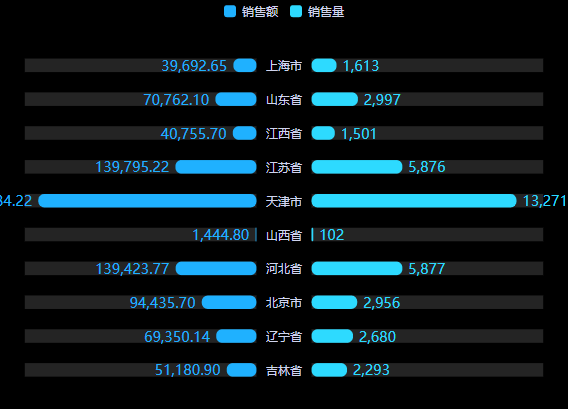

已对比柱图为例：

1、在编辑界面中选中“对比柱图”组件。在“行区”中找到字段，在字段上右键→选择“值轴设置”

Image Added

2、在弹出的“值轴设置”窗口中，“刻度值”选择“自定义”，并且在“最大值”中输入“槽”的值，如20000。然后点击“确定”保存即可。

Image Added

3、上面只是设置了左轴的“销售量”字段，右轴还有一个“销售额”字段，也是按照上述的方式设置。
