提示：本文档的示例代码仅适用于本文档中的示例报表/场景。若实际报表/场景与示例代码无法完全适配（如使用功能不一致，或多个宏代码冲突等），需根据实际需求开发代码。

问题说明

         在自助仪表盘中使用关系图，希望直接在数据标签显示源值、目标值以及公共提示信息。



解决方案

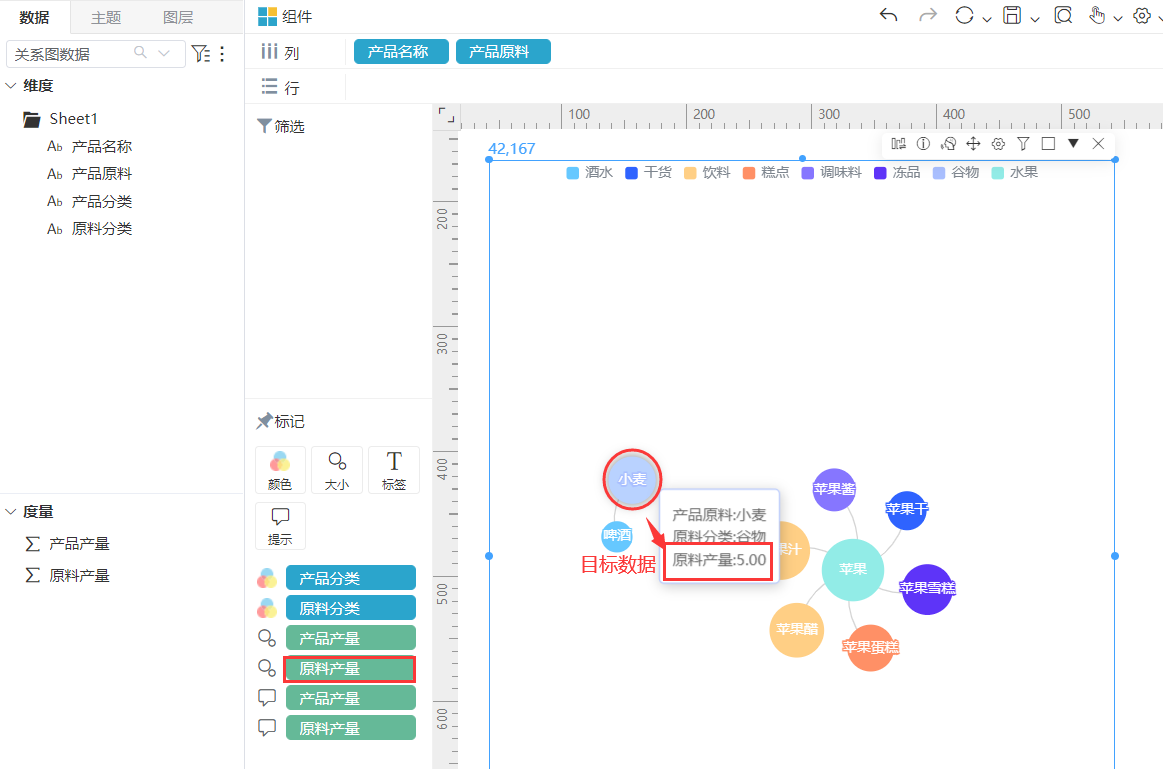

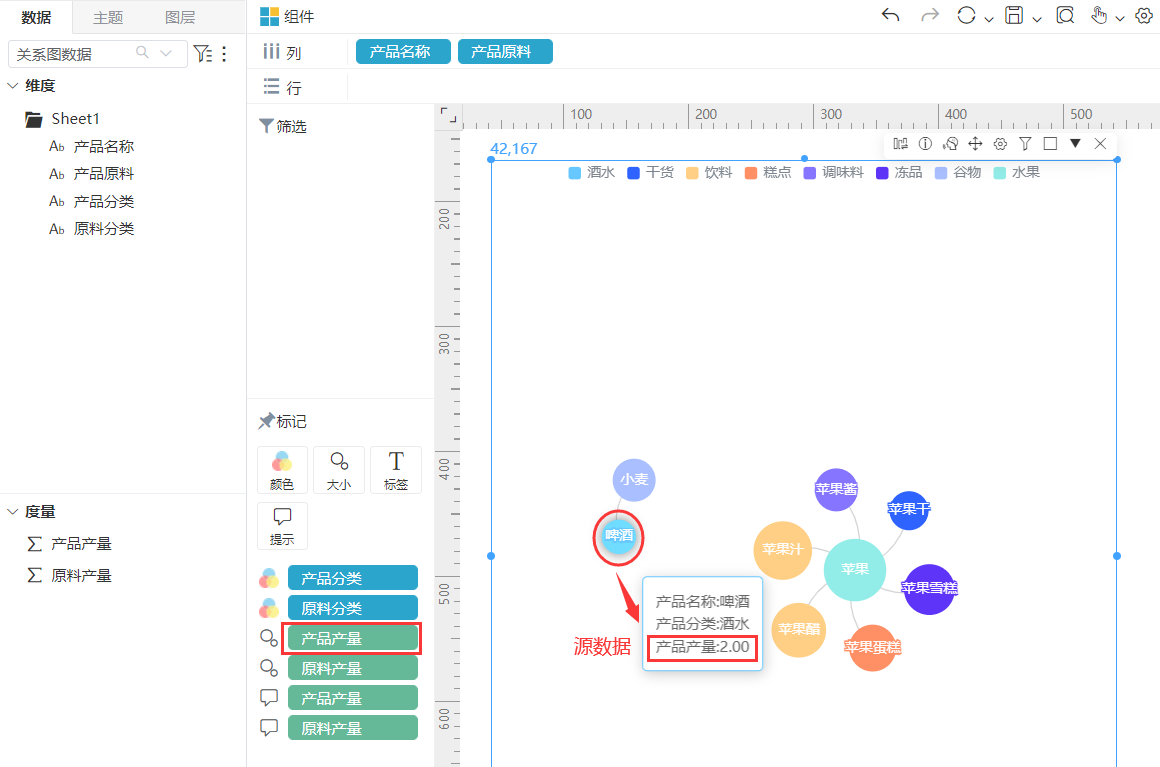

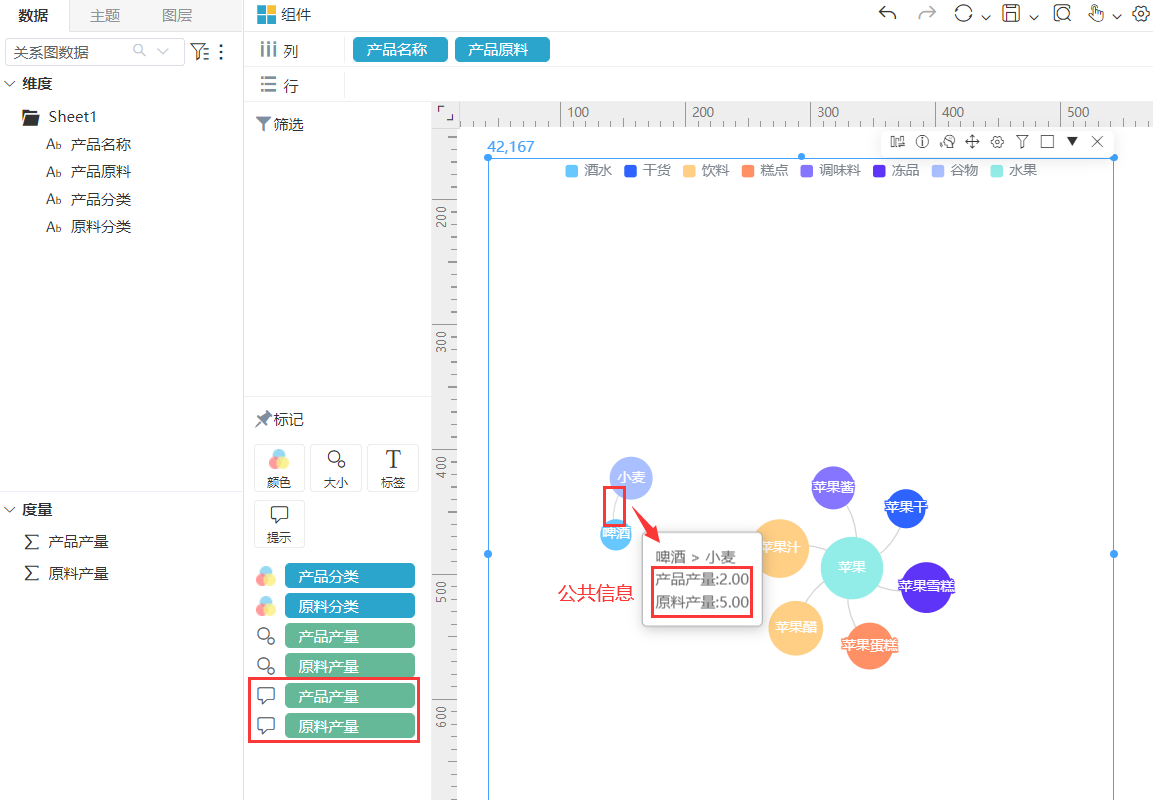

        关系图中，默认每个点只会显示自己的信息，中间的线则会显示公共信息。

        连接线显示鼠标提示的内容，可参考如下自助仪表盘宏代码：

//类型：ClientSide        对象：组件图表        事件onBeforeRender
function main(page: IPage, portlet: IEChartsPortlet) {
    const options = portlet.getChartOptions()
    if (!options) return
    const newOptions = SmartbiXMacro.utils.deepClone(true, {}, options)
    const series = options.series[0]
    if (!series) return
    series.force = {
        // 设置点与点之间的距离
		"repulsion": 3000
	}
    // 设置标签的显示
    const links = series.links
    // 使用tooltip的formatter函数
    const formatter = options.tooltip.formatter
    links && links.forEach((link: any) => {
        if (!link) return
        link.label = {
            formatter: (params: any) => {
                let label = formatter(params, null, null, newOptions);
                return label && label.replace(/<br\/>/g, '\n')
            },
            show: true
        };
    })
    portlet.setChartOptions(options)
}

       当字符串内容较多展示较为拥挤时，还可通过扩展属性调整点与点之间的距离：

{
	"series": [
		{
			"force": {
				"repulsion": 5000
			}
		}
	]
}

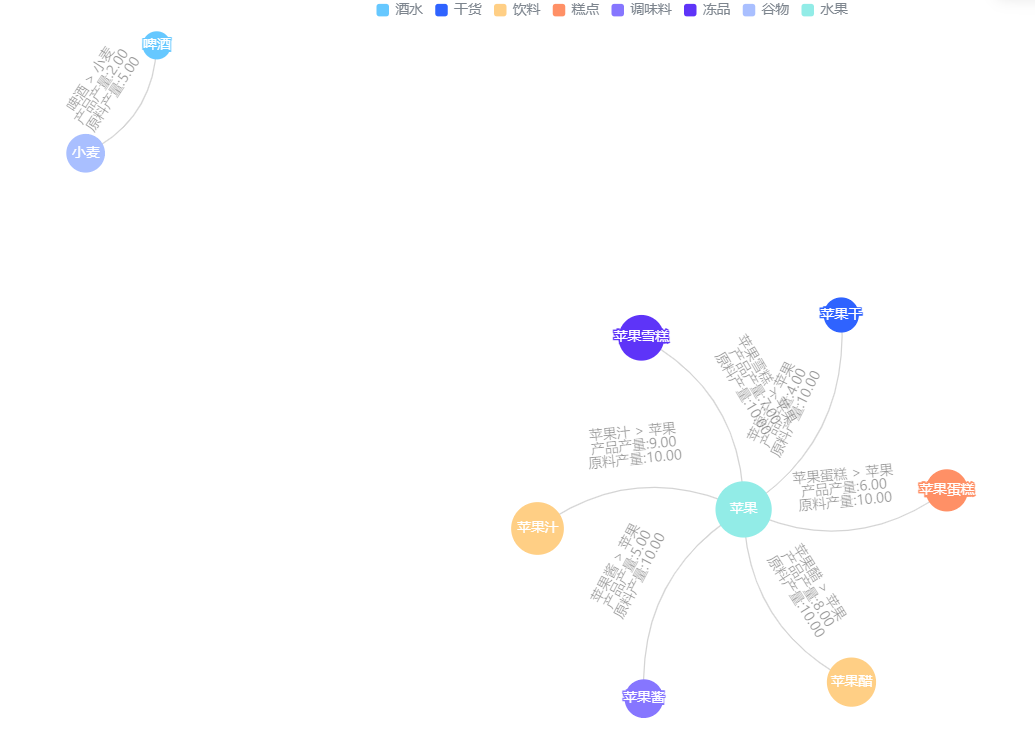

       最终展示效果：



  • 无标签
