交互式仪表盘 ⬝ 参数组件

1 概述

在仪表盘中支持选择数据模型中定义的参数筛选数据。

数据模型参数常应用于以下场景：

• 在数据模型参数中插入用户属性或函数，实现数据权限控制。
• 查询结果数据量过大时，可默认过滤部分数据。
• 下拉树参数的多级筛选效果。
• 在计算度量、计算成员和命名集中实现动态获取结果。

详情请参考 数据模型-参数应用 。

2 场景示例

以下拉树参数为例，演示在仪表盘中如何使用参数组件。

2.1 场景说明

在做全国各省份订单分析时，需要切换省份筛选数据，且希望以树形效果展示区域和省份之间的关系。

2.2 操作步骤

以产品内置Demo资源的“northwind”作为数据来源。

2.2.1 定义参数

1、创建数据模型，添加查询并定义查询的连接关系，数据模型创建示例详情可参考 使用流程 。

2、添加SQL查询，在SQL查询中定义参数，数据模型参数的详细说明可参考 参数设置 。

3、保存SQL查询后并在数据模型中设置表关系。

4、在数据模型的页面工具栏中点击 设置参数，参数定义内容如下图所示：

5、点击 确定，并点击 保存 数据模型，完成数据模型的创建与参数的定义。

2.2.2 制作仪表盘

创建仪表盘，并添加汇总表和柱图组件，勾选需要分析的字段，示例效果如下图所示：

在仪表盘中添加组件的详细说明可参考 创建第一个可视化组件 。

2.2.3 添加参数组件

1、在数据选择区中勾选在本文2.2.1章节中定义的参数，此时会在画布中显示一个参数组件。

2、选中参数组件，在组件设置的 属性 中，设置参数组件的名称为 省份 ，并设置 自动 勾选子孙节点，设置如下图所示：

2.2.4 查看效果

勾选东北，查看东北节点下辽宁省和吉林省的数据。

3 参数设置

3.1 参数组件类型

1、参数组件类型包括：单选列表、多选列表、单选下拉、多选下拉、单选输入框、多选输入框、下拉树单选、下拉树多选、日期、年、年季、年月、年周、时间和日期时间。除下拉树参数外，其他参数组件类型功能说明可参考 筛选器组件类型 。

2、选中参数组件，在组件设置的控件变换类型中，支持修改参数组件的展示类型。

• 下拉树参数和其他类型的参数组件类型不能相互切换。
• 单选参数不支持切换到多选参数。
• 无备选值的参数不支持切换到有备选值的参数，比如在数据模型中原本是单选输入框参数，则无法在仪表盘中切换成下拉参数。无备选值参数类型包括：单选输入框、多选输入框、日期、年、年季、年月、年周、时间和日期时间。

3.2 参数属性设置

1、默认值设置

（1）数据模型中的默认值：使用数据模型中“参数管理”界面上设置的“默认值”，作为浏览报表时的默认值。

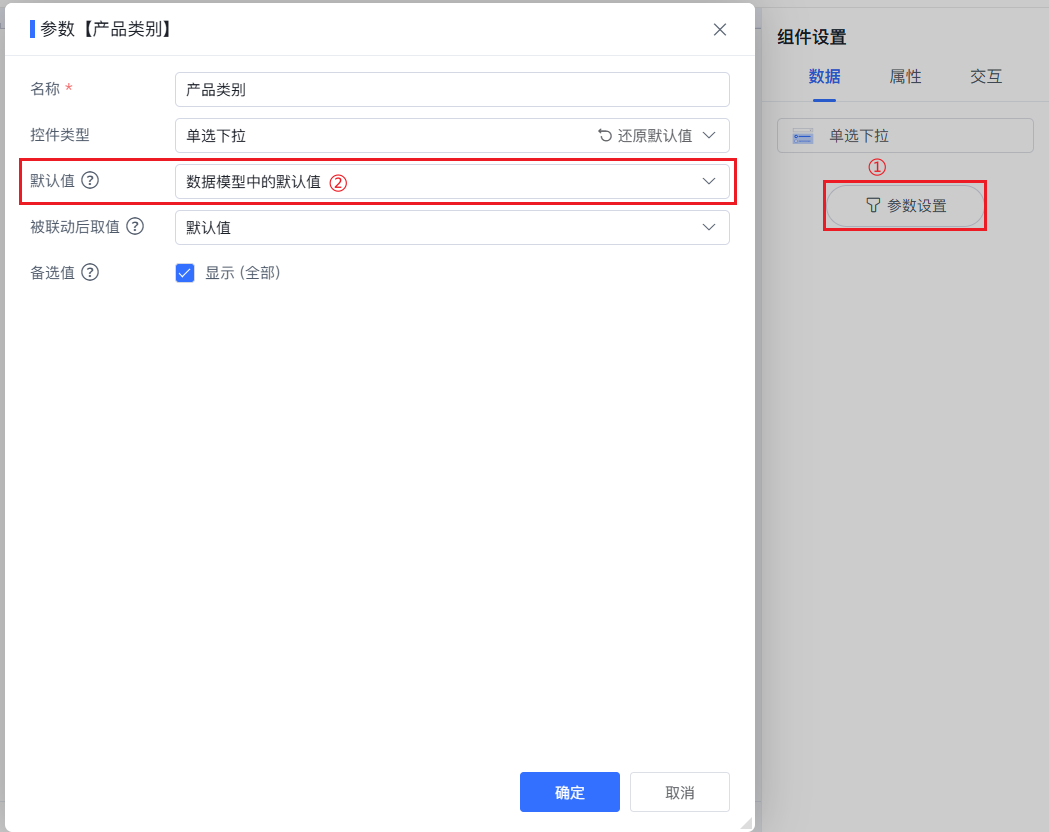

• 在报表层添加参数后，点击 参数设置 ，设置参数默认值为 数据模型中的默认值，如下图所示：

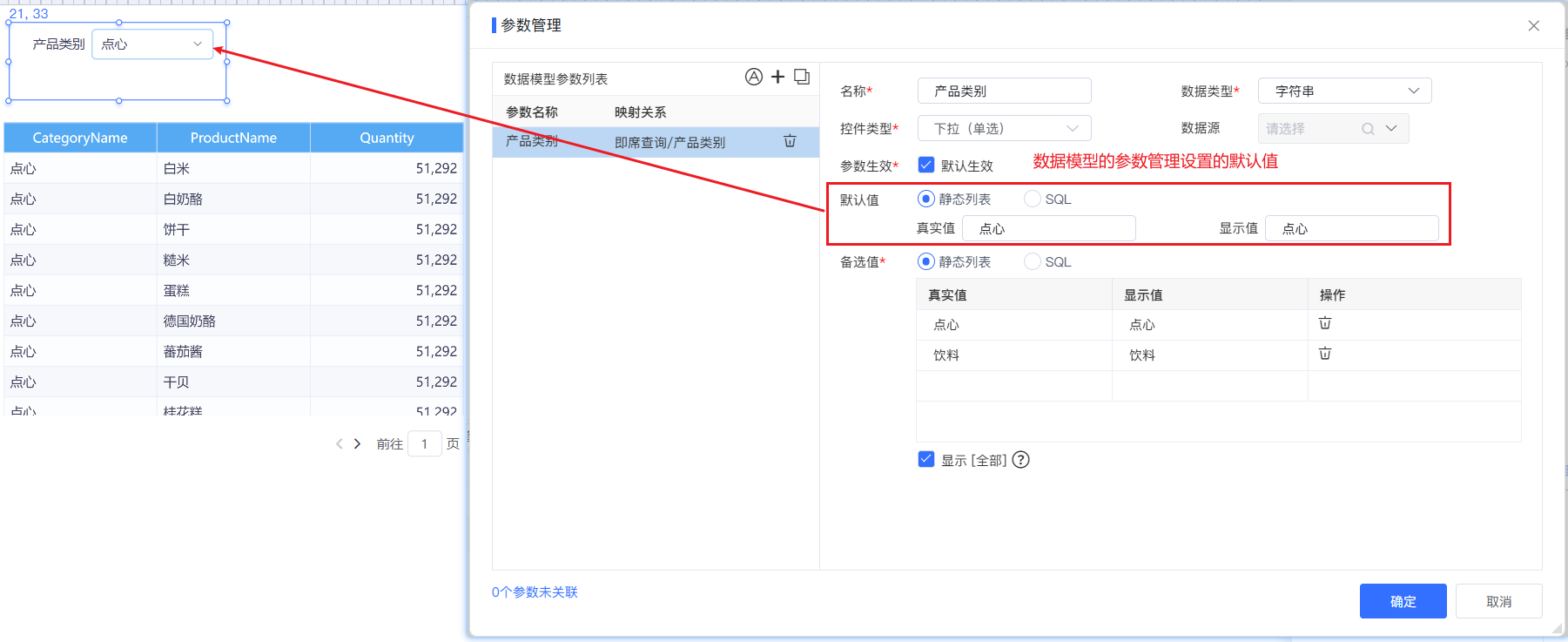

• 此时参数将使用数据模型中“参数管理”界面上设置的“默认值”，作为浏览报表时的默认值

（2）默认值类型除 数据模型中的默认值 外，其他的默认值类型支持范围和参数在数据模型中定义时选择的 数据类型 有关，并且参数不支持以下默认值类型：(全部)、(null)、非(null)，其它的支持范围及功能和筛选器组件逻辑一致，详情可查看：默认值类型 。

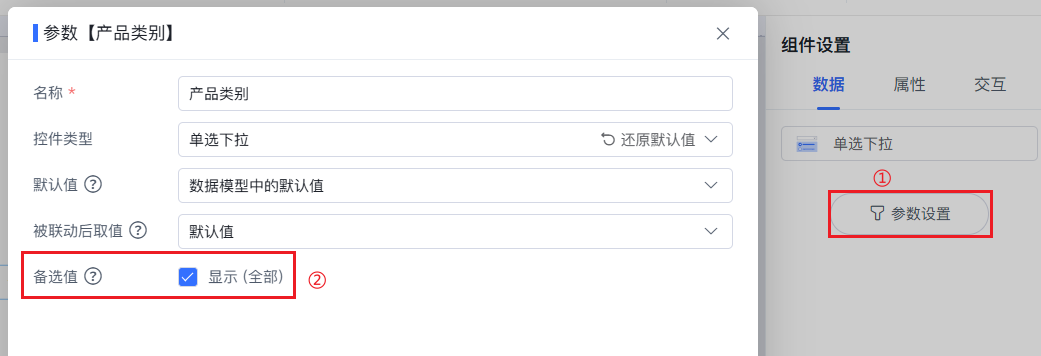

2、备选值显示 全部/全选，设置入口及效果如下图所示：

• 单选列表和单选下拉参数，支持设置是否在备选值列表中显示 全部 选项。选择 全部 时，将不带任何过滤条件地查询所有值。
• 多选列表和多选下拉参数，支持设置是否在备选值列表中显示 全选 选项。选择 全选 时，多选列表参数默认只勾选前100行，而多选下拉参数将一键勾选所有返回的备选值，参数备选值默认返回行数由系统选项>高级设置中的 PARAM_SV_MAXROW 控制，详情可参考 系统选项-高级设置 。

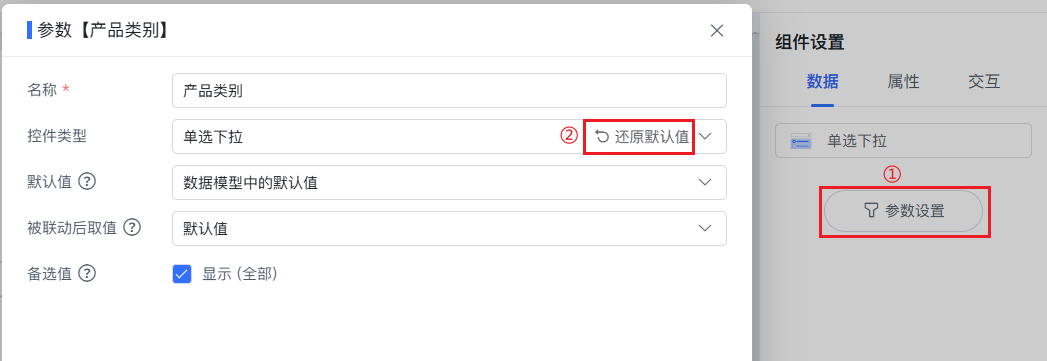

3、还原默认值：点击还原默认值，会将参数控件类型还原回数据模型中定义的控件类型。设置入口如下图所示：

4、被联动后取值：支持设置取值类型包含 默认值、当前选中值、默认值与备选值交集 和 选中值与备选值交集，功能逻辑和筛选器组件一致，详情可查看：被联动后取值 。

5、勾选子孙：

• 仅支持下拉树多选参数。
• 默认不开启自动勾选子孙节点，若需要勾选父节点时，自动勾选所有下级节点，则需要在组件设置的属性中进行设置，设置入口及效果如下图所示：

6、其他的属性设置项功能说明，详情可参考 筛选器组件类型 。

4 注意事项

1.  筛选器和参数的区别

参数是在数据模型中定义，使用参数提前过滤掉一些数据，避免数据过多影响数据展现结果，对于一些比较难的筛选条件可预先由技术人员定制好后，提供给普通用户使用。

筛选器是在当前仪表盘中定义的，可通过指定的组件或字段筛选数据，实现图表间的联动。

2. 当组件的数据依赖于数据模型的参数，并且在仪表盘上取消了参数对该组件的应用时，该组件将使用数据模型参数的默认值来刷新其数据。
