概要说明
联合图是指以线图、柱图、面积图或者散点图任意两两组合（双线图、双柱图、双面积图包含在内）的表现形式来展现两个或两个以上数据指标情况。双Y联合图是坐标轴左右两边都一个Y轴的联合图。
在V10.5版本中，单Y联合图子图包括堆积柱图
常用的联合图是线图和柱图的组合。
| 含义 | 图例 |
|---|---|
| 左轴对应柱图的刻度，右轴对应线图的刻度，不同数量级别也可以在同一张图中实现。 | 下图表示一年中房子销量与单价之间关系的双Y图：
|
| 左轴对应柱图刻度，右轴对应线图刻度，柱图之间可以进行类别间的比较。 | 如下双Y联合图表示生产进度情况，双柱图对应左轴刻度，深蓝色柱条表示计划产量， 浅蓝色柱条表示实际产量；线图对应右轴刻度，表示按计划完成进度。
|
优势： 可以解决单Y联合图的缺点，可以同时在一张图比较数量级有区别的两个纵坐标。
数据要求：一个或两个维度，一个或多个度量。
适用场景：适用绝大多数情况。
业务情景
我们在业务分析中，经常会对数据进行对比分析。具体分析需求如下：
| 数据对比分析需求 | 分析 | 效果 |
|---|---|---|
情景1：查看房价和销量的问题。 | 该需求的数据对比分析，需要在同一张图中观察两方面的数据，建议通过柱图实现。 1、分类轴上显示月份 3、左轴分布房子销量，右轴表示房价。 该情景实现的详情请参见情景1。 |  |
| 情景2：查看产品生产进度情况，实际生产是否达到计划生产进度。 | 该需求的数据对比分析，有数据值，也有占比，建议通过双Y联合图实现。 1、分类轴上显示各类别产品 2、左轴分布计划产量、实际产量，右轴分布进度。 该情景实现的详情请参见情景2。 |  |
实现方案
情景1
业务场景描述：查看房价和销量的问题。
数据结构
以上业务情景的数据来源如下：
我们的基础数据以明细表的形式存储。
定制要点
拖拽“月份”字段到“列区”，“销售量”、“平均房价”字段到“行区”。
上图可以看出房子销售量月房价的走势基本一致，销售量多的时候房价高，销售量低的时候房价低，这于市场规律符合。
情景2
业务场景描述：查看产品生产进度情况，实际生产是否达到计划生产进度。
数据结构
以上业务情景的数据来源如下：
定制要点
双击“产品”、“计划产量”、“实际产量”和“进度”字段，由系统自动分配维度到“列区”、分配度量到“行区”；
或者或者拖拽“产品”字段到“列区”，“计划产量”、“实际产量”和“进度”字段到“行区”，
注：系统默认第一个度量以柱图展现，后面的度量都以线图展现，可以根据需要更改；默认以第一个度量值作为左轴，以第二个度量值作为右轴。
点击 实际产量左边图标，切换为 柱图 ，以 左轴 作为Y轴。
结果如图：
如上双Y联合图中，双柱图对应左轴刻度，深蓝色柱条表示计划产量，浅蓝色柱条表示实际产量；线图对应右轴刻度，表示按计划完成进度。
注：在有线图或面积图的联合图中不要设置公共的颜色标记，若要设置在柱图中设置私有的颜色标记。
度量计算
来源于自助数据集/业务主题的自助仪表盘可通过单击度量字段，对表中的度量指标进行合计、最大值、最小值、平均值、计数、唯一计数等计算；详情可参考文档度量计算-基于自助数据集/业务主题。
来源于数据模型的自助仪表盘则需返回数据模型界面进行设置；详情可参考文档度量计算-基于数据模型。
快速计算
来源于数据模型的自助仪表盘，可对表中的度量指标进行占比、排名、同比、同期值、环比、前期值等计算；详情可参考文档快速计算
值轴设置
值轴设置可修改轴的数据格式、最大值和最小值等。
在行列区字段的更多操作中，选择”值轴设置“。
效果对比如下：
设置 | 效果 |
|---|---|

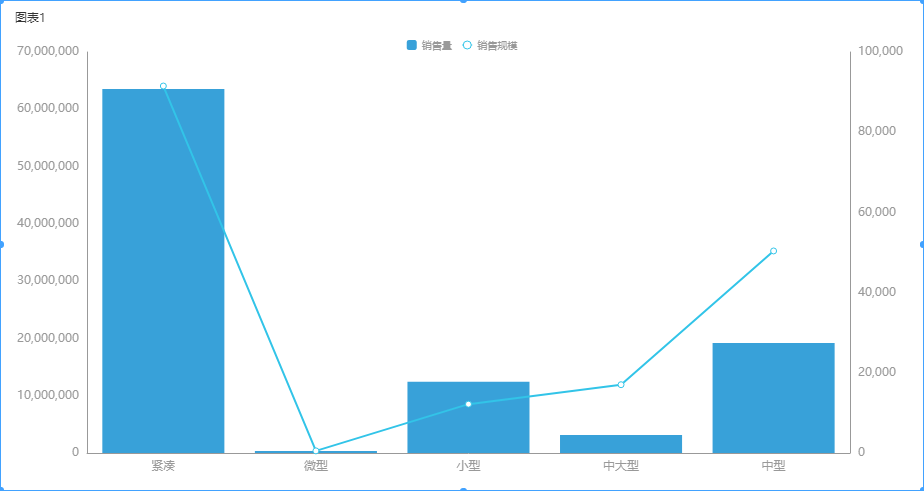

| 设置前 | 设置前销售量、销售规模数据差距较大。
|

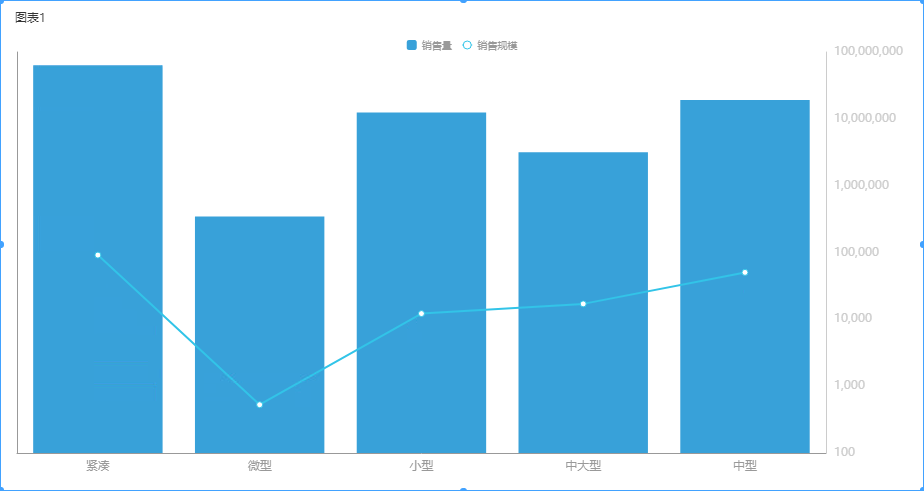

| 设置后 | 设置后数据差异减小，效果比较美观。
|
设置项说明如下：
| 名称 | 说明 | |
|---|---|---|
| 轴位置 | 行区度量字段为左右轴，支持左右轴切换。 | |
| 轴名称 | 用于自定义轴的名称。 | |
| 数据格式 | 用于设置轴刻度的数据格式。 例如：当轴刻度数据较大时，可将5000000设置为500万，使图形效果更加美观。 下拉框中的数据格式来源于公共设置中的数据格式。
| |
| 对数轴 | 对数轴以 10 的幂次增长的算法来绘制轴标签，可与最大值、最小值一起使用。 当同一指标轴上两指标数据差距特别大时，可以对数值小的指标进行对数轴处理，使数据图形效果看起来更美观。 | |
| 刻度值 | 自动（默认） | 轴刻度根据需要显示的指标，自动调整最大值、最小值。 |
| 自定义 | 用于在编辑框内自定义刻度值的最大值、最小值。 支持在字段选择框中选择字段，或在公式编辑框中输入数值，或加减乘除四则运算。
| |
堆积分组
双Y联合图的堆积效果可以实现分组式堆积，实现方法与单Y联合图一致，详情请参见：单Y联合图-堆积分组。
指标序列设置
此设置项为V10.5版本功能
度量指标下拉菜单选择“指标序列设置”，可快速对图形圆角、标线、标注、堆积分组等进行设置。
图形注意事项
（1）自助仪表盘如需使用“自助数据集”，需更换包含"自助数据集”的License文件
（2）若无法在自助仪表盘中使用业务主题，需前往系统选项>高级设置 中添加"DISABLE_BUSINESS_THEME_IN_DASHBOARD=false"
（3）在V10.5版本中，对于堆积分组设置，不会改变图形类型，堆积效果通过自定义方式实现，跟堆积柱图不一样；堆积柱图是一种图形类型，自定义堆积只是一种实现堆积的手段。
